Sichtprüfung VT

Bei der Sichtprüfung, auch visuelle Kontrolle genannt wird die Oberfläche der zu untersuchenden Prüfbereiche, bei guter Beleuchtung, mit oder ohne Hilfsmittel betrachtet. Für das Auge unzugängliche Bereiche werden mittels Spiegel oder Endoskope begutachtet. Die Durchführung und die Prüfergebnisse sind in der Regel mit Hilfe von Prüfberichten, Fotos oder anderen Aufzeichnungen reproduzierbar zu dokumentieren.

Ausbildungsinhalte Stufe 1:

  • Physikalische Grundlagen der Sichtprüfung
  • Beleuchtungstechniken

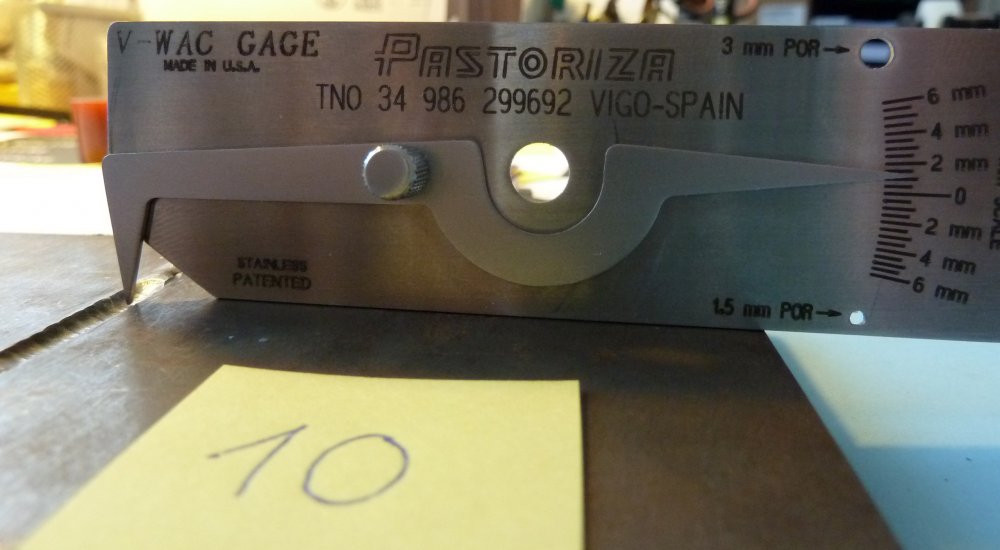

  • Hilfsmittel wie Lupen, div. Messmittel, Schweißnahtlehren

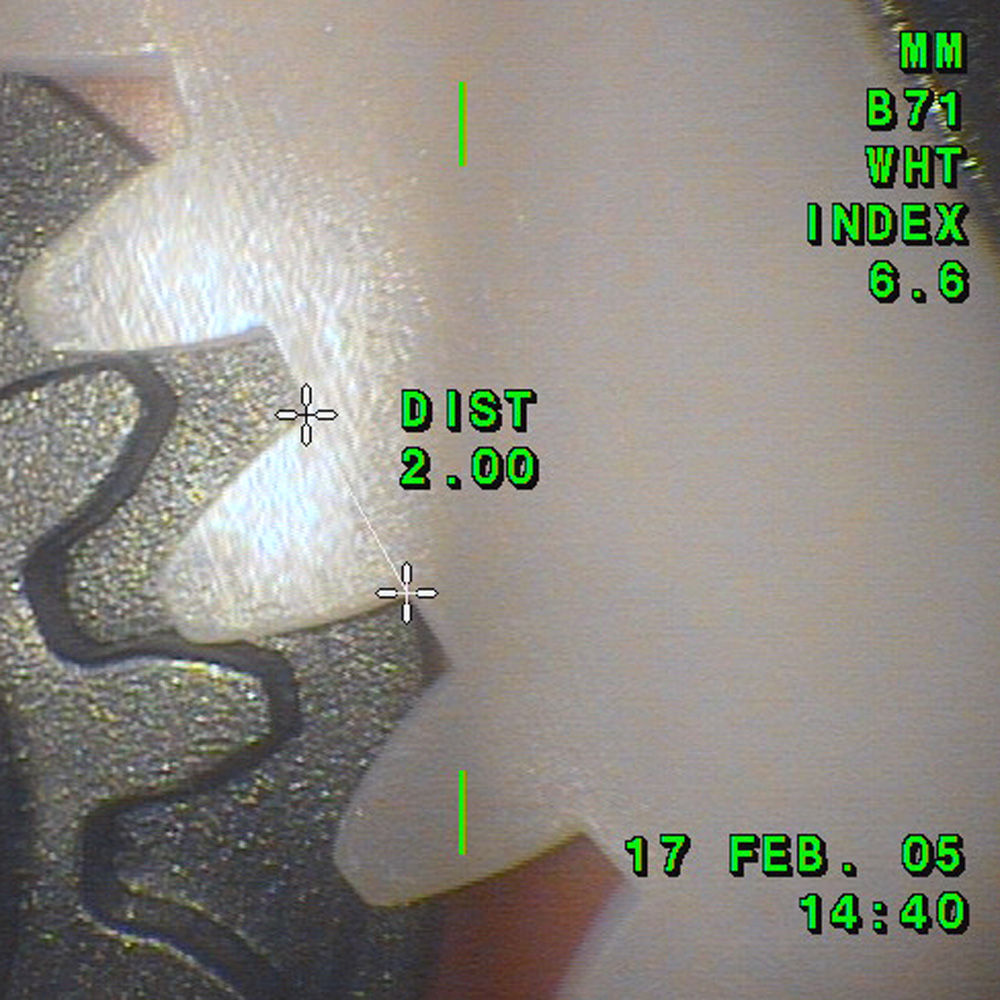

  • Prüfgeräte wie Endoskope, Spiegel

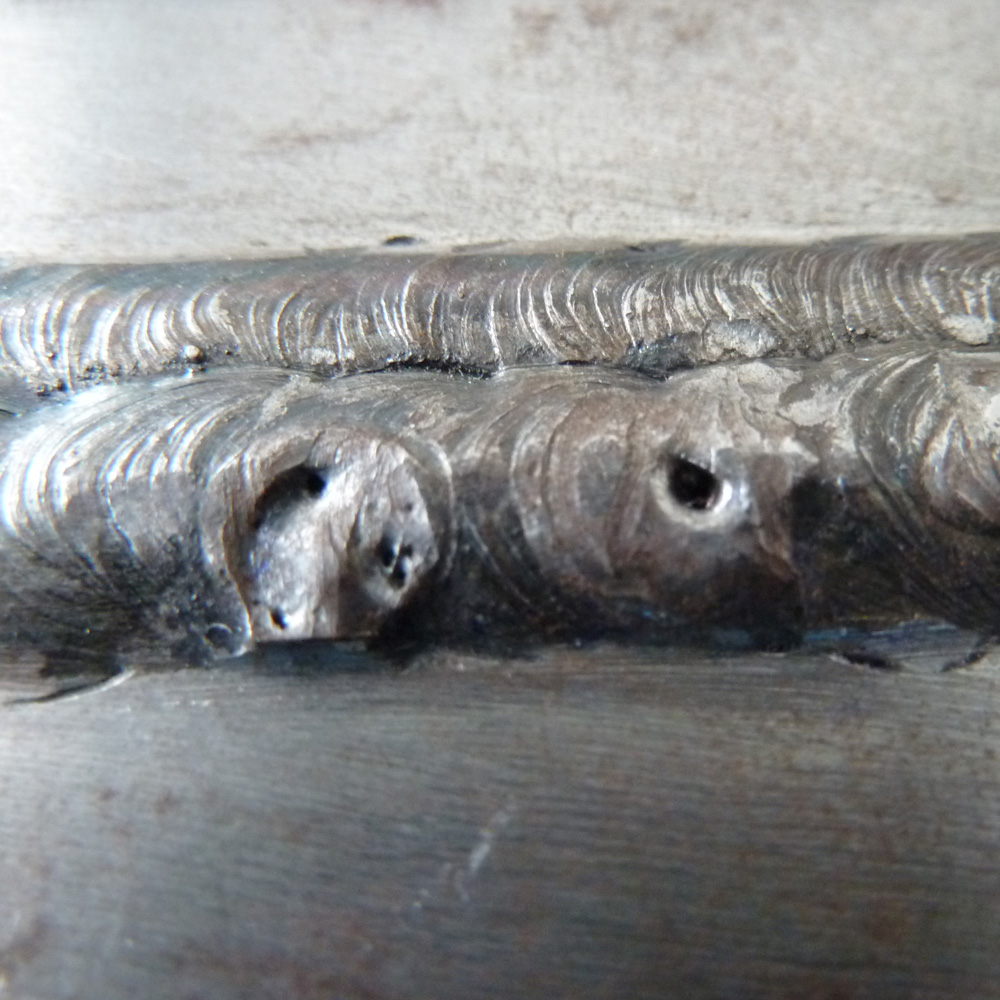

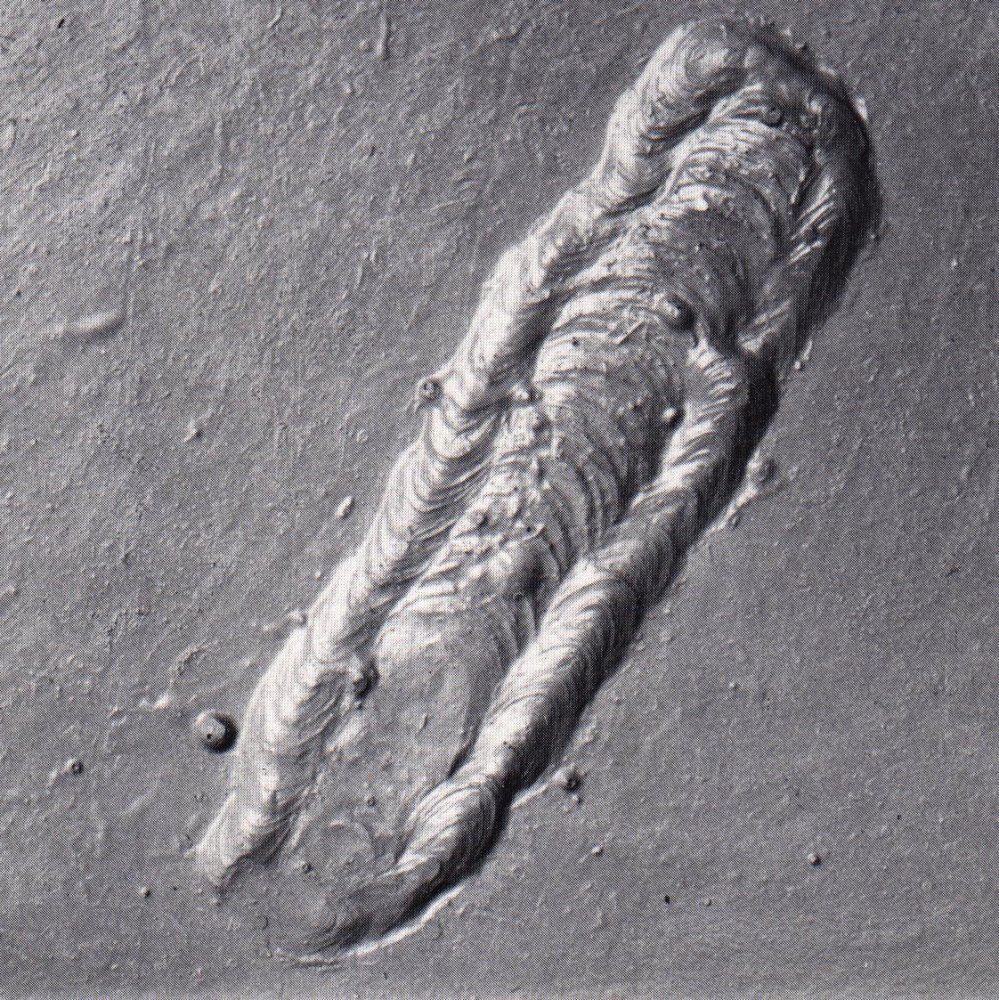

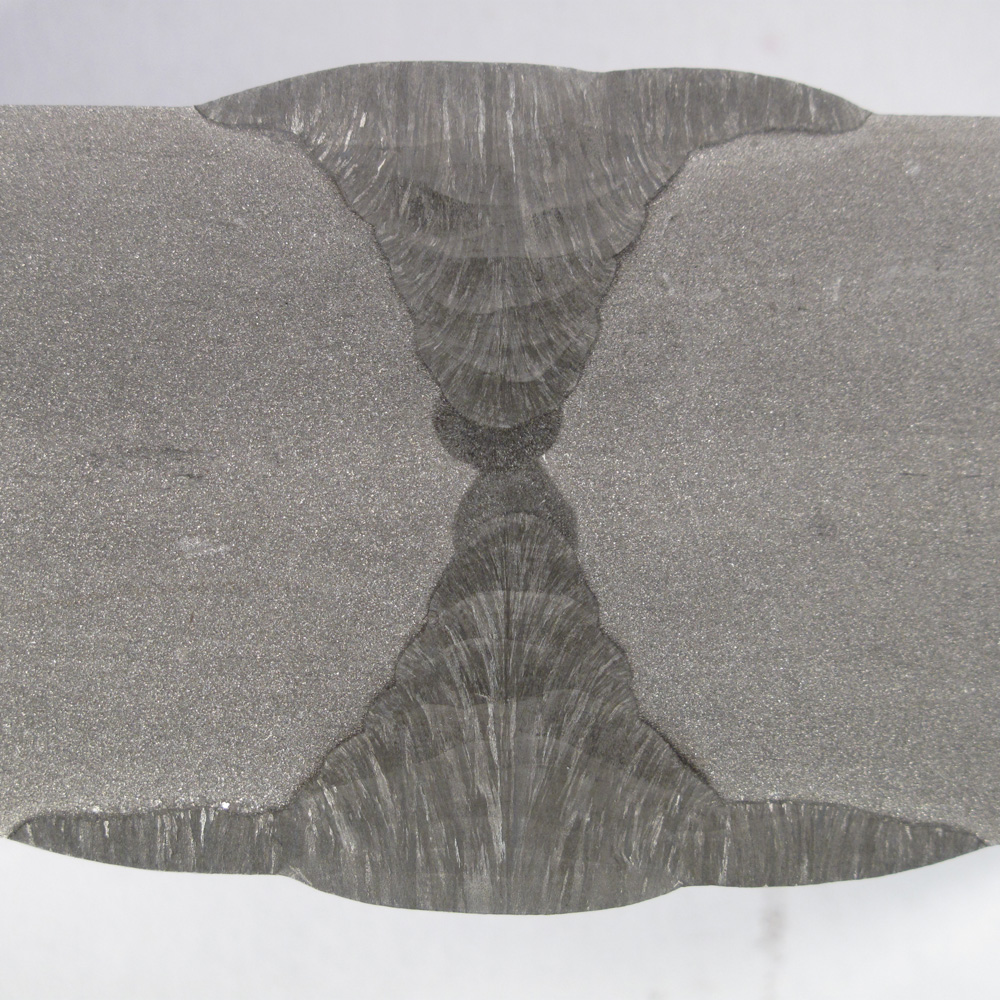

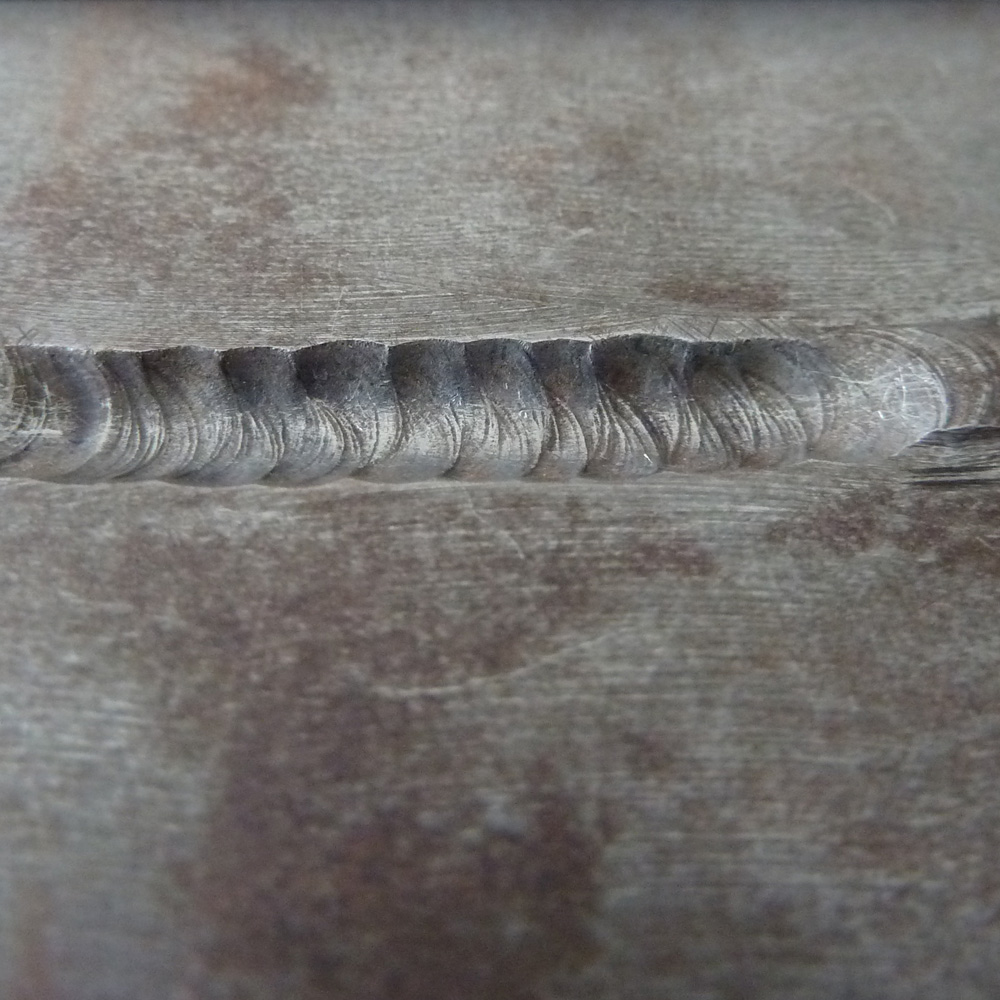

  • Objektkunde bei Schweißnähten, Guss- und Schmiedeteilen sowie bei Walzprodukten
  • Arbeiten nach Prüfanweisungen
  • Erstellen von Prüfberichten
  • Praktische Übungen an diversen Bauteilen

In der Stufe 1 beträgt die Mindestausbildungsdauer 16 Zeitstunden.



Ausbildungsinhalte Stufe 2:

  • Vertiefung der physikalischen Grundlagen bei der Sichtprüfung
  • Beleuchtungstechniken
  • Hilfsmittel wie Lupen, div. Messmittel, Schweißnahtlehren
  • Prüfgeräte wie Endoskope, Spiegel
  • Objektkunde bei Schweißnähten, Guss- und Schmiedeteilen sowie bei Walzprodukten
  • Erstellen von Prüfberichten
  • Erarbeiten von Prüfanweisungen
  • Arbeiten mit Normen und Regelwerken für die Durchführung
  • Fehlerbewertung von Schweißnähten mit Hilfe von Normen / Regelwerken
  • Fehlerbewertung von Gussteilen mit Hilfe von Normen und/oder Vergleichsabdrucken
  • Fehlerbewertung von Walzprodukten mit Hilfe von Normen
  • Praktische Übungen an diversen Bauteilen

In der Stufe 2 beträgt die Mindestausbildungsdauer 24 Zeitstunden.

Bei einem direkten Zugang zur Stufe 2, müssen die Ausbildungszeiten der Stufe 1 nachgewiesen werden.

Bei Kombikursen (Stufe 1+2) ist eine Mindestausbildungsdauer von 40 Zeitstunden notwendig. Einzelheiten sind der DIN EN ISO 9712 zu entnehmen.





Ausbildungsinhalte Stufe 3:

  • Fachbegriffe der Sichtprüfung
  • physikalische Grundlagen
    • Lichttechnik
    • Kontraste, Detailerkennbarkeit
    • Linsen- und Kamerasysteme
  • Bild- und Lichtleiter
  • Kontrollen und Überwachung der Prüfsysteme
  • Prüfgeräte und Messmittel
  • Scrata- und BNIF-Abdruckplatten
  • div. Rauheiten an mech. bearbeiteten Oberflächen
  • Herstellungsbedingte Unregelmäßigkeiten
    • äußere und innere Schweißnahtfehler, Gussfehler, Schmiedefehler und Walzfehler
  • Betriebsbedingte Unregelmäßigkeiten z.B.:
    • Lochkorrosion, Spannungsrisskorrosion, Zeitstandrisse
    • Erosion, Materialermüdung, Schwing- und Gewaltbruch
  • Erstellen von Verfahrensbeschreibungen
  • Erstellen von Prüfberichten
  • Praktikum
    • Aufbau und Anwendung von Endoskopen
    • Durchführung von Sichtprüfungen an div. Bauteilen (Schweißnähten,Gussteilen, Walzprodukten)



In der Stufe 3 beträgt die Mindestausbildungsdauer 24 Zeitstunden.

Zum Erreichen eines Zertifikates in Stufe 3 ist ein erfolgreicher Abschluss der Grundlagenkenntnisse zur Stufe 3 (BASIC) erforderlich. Einzelheiten sind der DIN EN ISO 9712 zu entnehmen.
